Программируемый логический контроллер ОВЕН ПЛК73 - ООО «Вектор-КИП»

Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК73 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов.

• НАДЕЖНАЯ СРЕДА ПРОГРАММИРОВАНИЯ CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
• ДВУХСТРОЧНЫЙ ЗНАКОСИНТЕЗИРУЮЩИЙ ДИСПЛЕЙ
• УВЕЛИЧЕНИЕ КОЛИЧЕСТВА ДИСКРЕТНЫХ ВЫХОДОВ путем подключения модуля ОВЕН МР1
• ВСТРОЕННЫЕ ИНТЕРФЕЙСЫ RS-232 debug для записи программы. Дополнительная возможность установки интерфейсной платы с набором интерфейсов:
  - Разъем для подключения модуля МР1
  - 1-й интерфейс: RS-485, RS-232 или отсутствует;
  - 2-й интерфейс: RS-485, RS-232 или отсутствует. ВСТРОЕННЫЕ ЧАСЫ реального времени
• ПОДДЕРЖКА ПРОТОКОЛОВ ОВЕН, Modbus RTU, Modbus ASCII, GateWay
• БЕСПЛАТНАЯ БИБЛИОТЕКА ФУНКЦИОНАЛЬНЫХ БЛОКОВ:
  – разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-х позиционными задвижками и др.;
  – стандартные библиотеки CoDeSys.
• ВОЗМОЖНОСТЬ РАСШИРЕНИЯ путем подключения модулей ввода/вывода

Поддерживаемые протоколы и применения

ПЛК 73 ОВЕН (ПЛК73)

24 В постоянного тока. Максимаальный ток источника питания - 180 мА

• НАДЕЖНАЯ СРЕДА ПРОГРАММИРОВАНИЯ CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки;
• ЧЕТЫРЕХСТРОЧНЫЙ ЗНАКОСИНТЕЗИРУЮЩИЙ ДИСПЛЕЙ;
• УВЕЛИЧЕНИЕ КОЛИЧЕСТВА ДИСКРЕТНЫХ ВЫХОДОВ путем подключения модуля ОВЕН МР1;
• ВСТРОЕННЫЕ ИНТЕРФЕЙСЫ RS-485, RS-232;
• ДО ДВУХ ДОПОЛНИТЕЛЬНЫХ ИНТЕРФЕЙСОВ RS-485/232
• ВСТРОЕННЫЕ ЧАСЫ реального времени;
• ПОДДЕРЖКА ПРОТОКОЛОВ ОВЕН, Modbus RTU, Modbus ASCII, GateWay;
• БЕСПЛАТНАЯ БИБЛИОТЕКА ФУНКЦИОНАЛЬНЫХ БЛОКОВ:
  -разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-х позиционными задвижками и др.;
  -стандартные библиотеки CoDeSys;
• ВОЗМОЖНОСТЬ РАСШИРЕНИЯ путем подключения модулей ввода/вывода.

• Количество универсальных аналоговых входов - 8;
• Типы подключаемых датчиков и сигналов - термосопротивления, термопары, сигналы тока, напряжения, сопротивления.

• Количество дискретных входов - 8;
• Групповая гальваническая изоляция по 4 сигнала в группе;
• Максимальная частота сигнала, подаваемого на дискретный вход 1000 Гц.

Контроллер ПЛК 73 имеет 8 выходов. Первые 4 выхода контроллера ПЛК 73 всегда трензисторные. Остальные выходы определяются при заказе контроллера. Тип выходов контроллера задается восемью символами в наименовании, следующими за названием контроллера.

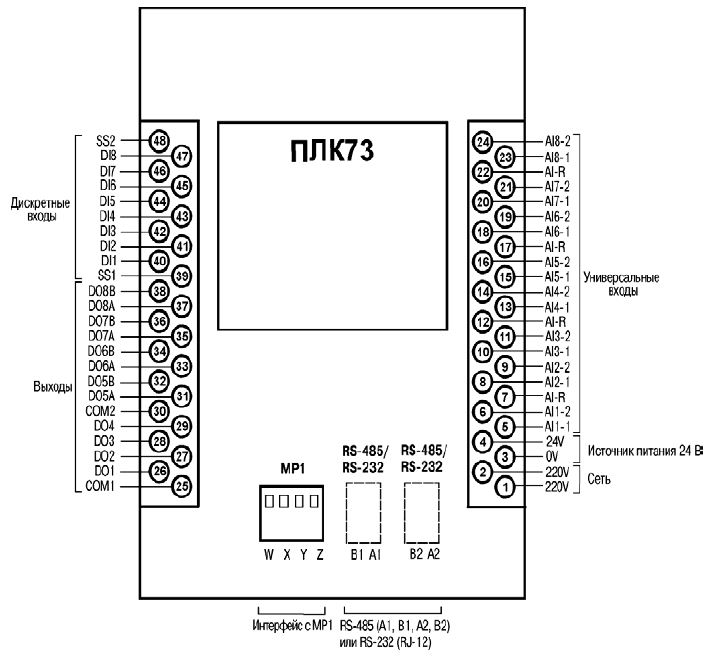

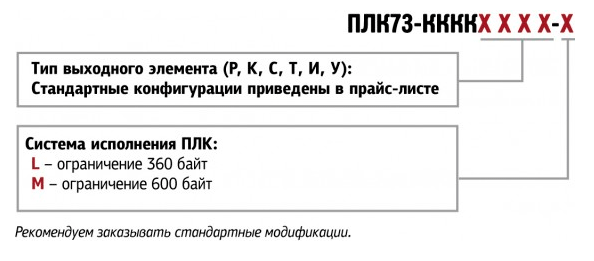

Обозначение контроллера ПЛК73 при заказе

Исполнению контроллера соответствует следующее условное обозначение:

X – тип выхода.
Y – размер памяти области ввода-вывода.

Тип выхода может принимать следующие значения:

Размер памяти области ввода-вывода (последний символ спецификации) может принимать следующие значения:

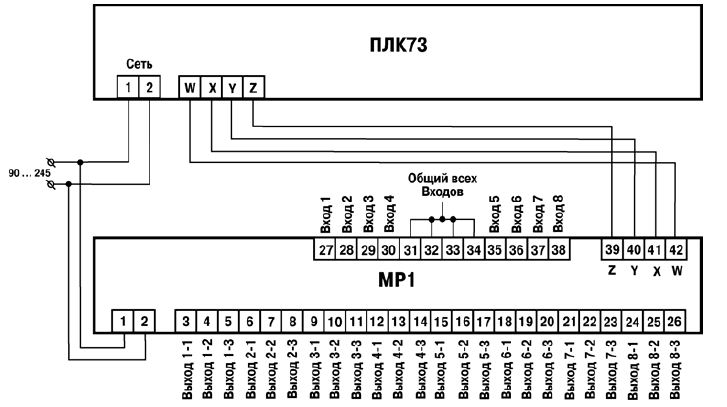

Для расширения числа выходных сигналов контроллера ОВЕН ПЛК 73 можно применять модуль МР1. подключаемый по его внутренней шине, и позволяющий добавить 8 выходов.

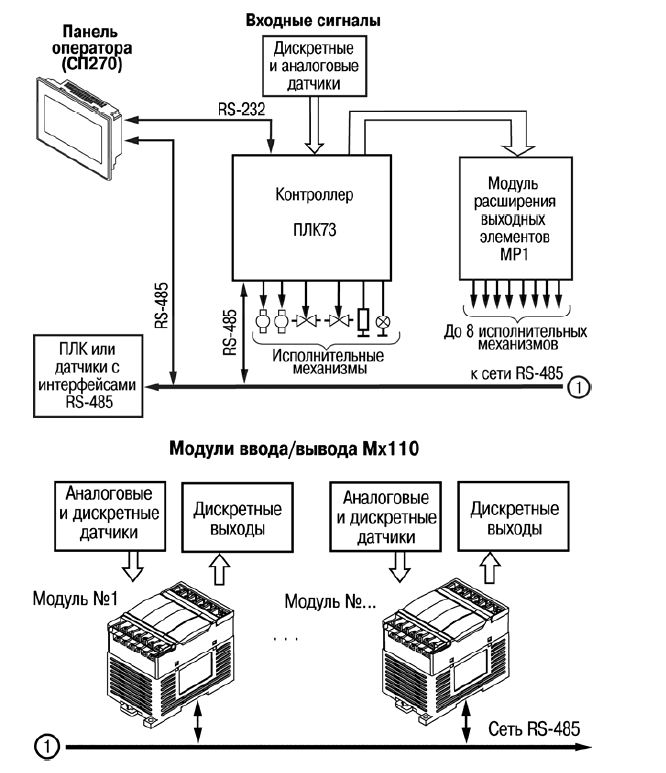

Кроме того, для расширения входов/выходов контроллера можно воспользоваться последовательными интерфейсами RS-232/RS-485. При этом использовать любые модули ввода/вывода ОВЕН. а так же модули ввода/вывода других производителей, поддерживающих протокол MODBUS.

Руководство по эксплуатации: скачать

Руководство по программированию: скачать

Список продуктов категории: ПЛК 73 ОВЕН (ПЛК73) | Контроллеры ОВЕН (ПЛК ОВЕН) | ПЛК (PLC) - промышленные.

Программируемый логический контроллер ОВЕН ПЛК73

• В системах HVAC
• В сфере ЖКХ (ИТП, ЦТП)
• В АСУ водоканалов
• Для управления малыми станками и механизмами
• Для управления пищеперерабатывающими и упаковочными аппаратами
• Для управления климатическим оборудованием
• Для автоматизации торгового оборудования

Оптимально для построения локальных систем управления и «законченных» масштабируемых решений - приборы для вентиляции, отопления, торговые установки, котлы.

Программируемый логический контроллеры ОВЕН ПЛК63 выполнен в полном соответствии со стандартом ГОСТ Р 51840-2001 (IEC 61131-2), что обеспечивает высокую аппаратную надежность.

По электромагнитной совместимости контроллеры соответствуют классу А по ГОСТ Р 51522-99 (МЭК 61326-1-97) и ГОСТ Р 51841-2001, что подтверждено неоднократными испытаниями изделия.

Руководство по программированию ПЛК63/73

В контроллере заложены достаточно мощные вычислительные ресурсы для реализации простых систем автоматизации:

Высокопроизводительный процессор RISC архитектуры ARM7, с частотой 50МГц компании Atmel.

Объем оперативной памяти для хранения переменных программ - 10Кбайт

Объем памяти хранения программ - 280Кбайт

Объем EEPROM для хранения Retain переменных - 448байт

Время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.

Текстовый монохромный ЖКИ с подсветкой - 2 строки по 16 символов, для конфигурирования, вывода и задания значений параметров программы, информация о ходе процесса и сигнализация.

6 кнопок управления, для управления индикацией, заданием значений параметров.

Широкие возможности самодиагностики контроллера.

Встроенная батарея, позволяющая «пережидать» пропадание питания - выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние».

Встроенные часы реального времени.

Закрытые взрывобезопасные помещения или шкафы электрооборудования

без агрессивных паров и газов;

Расширенный температурный рабочий диапазон окружающего воздуха от -10 до +55 °C;

Верхний предел относительной влажности воздуха - не более 80 % при температуре не более +35 °C и более низких температурах без конденсации влаги;

Атмосферное давление от 84 до 106,7 кПа;

Степень защиты корпуса со стороны лицевой панели - IP20;

Высота над уровнем моря до 2000м.

По устойчивости к климатическим воздействиям при эксплуатации контроллер ПЛК63/73 соответствует группе исполнения В4 по ГОСТ 12997-84 и категорииУХЛ4 по ГОСТ 15150-69.

По устойчивости к механическим воздействиям при эксплуатации контрол-лер ПЛК63/73 соответствует группе исполнения N2 по ГОСТ 12997-84.

По уровню излучения радиопомех (помехоэмиссии) контроллеры ПЛК63/73

соответствуют нормам, установленным для оборудования класса Б по ГОСТ Р 51318.22 (СИСПР 22-97).

По уровню помехоустойчивости контроллеры ПЛК63 соответствуют классу А по ГОСТ51522.

Контроллеры выполнены в компактном DIN-реечном корпусе с габаритными размерами

Расширение количества точек ввода\вывода осуществляется путем подключения модуля МР1 или

внешних модулей ввода\вывода по любому из встроенных интерфейсов.

Переменный ток: (90-265)В, (47. 63)Гц

Потребляемая мощность до 18ВА

Все дискретные входы контроллеров данной линейки могут работать с частотой 100Гц.

Универсальные аналоговые входы для подключения широкого спектра датчиков: термосопротивлений, термопар, унифицированных датчиков тока, напряжения, сопротивления, либо работать в режиме простого дискретного входа.

В зависимости от контроллера имеется от 4 до 5 «свободно выбираемых» типа выходных элементов - в каждый из таких модулей может быть установлен как релейный модуль, так и модуль выдачи аналогового сигнала.

В зависимости от контроллера устанавливается до двух последовательных портов

Так же в контроллерах данной линейки поддержана возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).

Программирование контроллеров осуществляется в профессиональной, распространенной среде CoDeSys v.2.3.x, максимально соответствующей стандарту МЭК 61131:

• Поддержка 5 языков программирования, для специалистов любой отрасли,
• Мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров
• Функции документирования проектов
• Количество логических операций ограничивается только количеством свободной памяти контроллера

Программируются контроллеры данной линейки по интерфейсу Debug RS-232

Кабель для программирования идет в комплекте поставки (для Debug RS-232), или используется стандартный кабель.

• Наличие средств индикации и управления непосредственно на самом контроллере
• Поддержка протоколов обмена ModBus (RTU, ASCII), ОВЕН с помощью специальных библиотек
• Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами
• Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени
• Встроенная батарея, позволяющая организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние

• Среда программирования CoDeSys
• Набор готовых функциональных блоков
• Специальные сервисные утилиты для работы с ОВЕН ПЛК
• Для организации обмена с верхним уровнем предоставляются бесплатные OPC драйвера OPC драйвер Gateway (от CoDeSys) и OPC драйвер ModBus (от ОВЕН)

Программируемый логический контроллер ОВЕН ПЛК 73

• – полноценная файловая система
• – расширение до 112 точек ввода/вывода
• – встроенный сетевой интерфейс Ethernet
• – 2 порта USB Device/Host
• – высокая производительность
• – удаленная запись и отладка

Контроллер ПЛК73 может быть применен на промышленных объектах, подконтрольных Ростехнадзору.

Программируемый логический контроллер предназначен для создания систем автоматизированного управления технологическим оборудованием в энергетике, на транспорте, в т.ч. железнодорожном, в различных областях промышленности, жилищно-коммунального и сельского хозяйства.

Логика работы ПЛК73 определяется потребителем в процессе программирования контроллера. Программирование осуществляется с помощью программного обеспечения CoDeSys 2.3 (версии 2.3.9.9). При этом поддерживаются все языки программирования, указанные в МЭК 61131-3.

* Дополнительно можно приобрести интерфейсную плату ПИ73-4, которая добавляет 1 интерфейс RS-232, и 1 RS-485.

В контроллере реализованы следующие функции:

• выполнение пользовательской программы работы контроллера (созданной в среде «CoDeSys 2.3»);
• управление встроенными ВУ контроллера из пользовательской программы;
• снятие измеренных значений со встроенных аналоговых и дискретных входов с последующей передачей их в пользовательскую программу;
• отображение символьных данных, формируемых в пользовательской программе, на ЖКИ;
• расширение количества выходных устройств с использованием модуля МР1, подключаемого к контроллеру по специальному интерфейсу;
• обмен данными по интерфейсам RS-485 и RS-232;
• отсчет реального времени встроенными часами с автономным источником питания;
• отображение прочих данных, формируемых в пользовательской программе, на шести встроенных светодиодах;
• настройка параметров функционирования встроенных входов, выходов и прочего периферийного оборудования контроллера и сохранение значений конфигурационных параметров в энергонезависимой памяти:
  • изменение значений конфигурационных параметров контроллера на ЖКИ с помощью встроенной клавиатуры;
  • изменение значений параметров из среды программирования CoDeSys
