Инструкция bosch kts 570

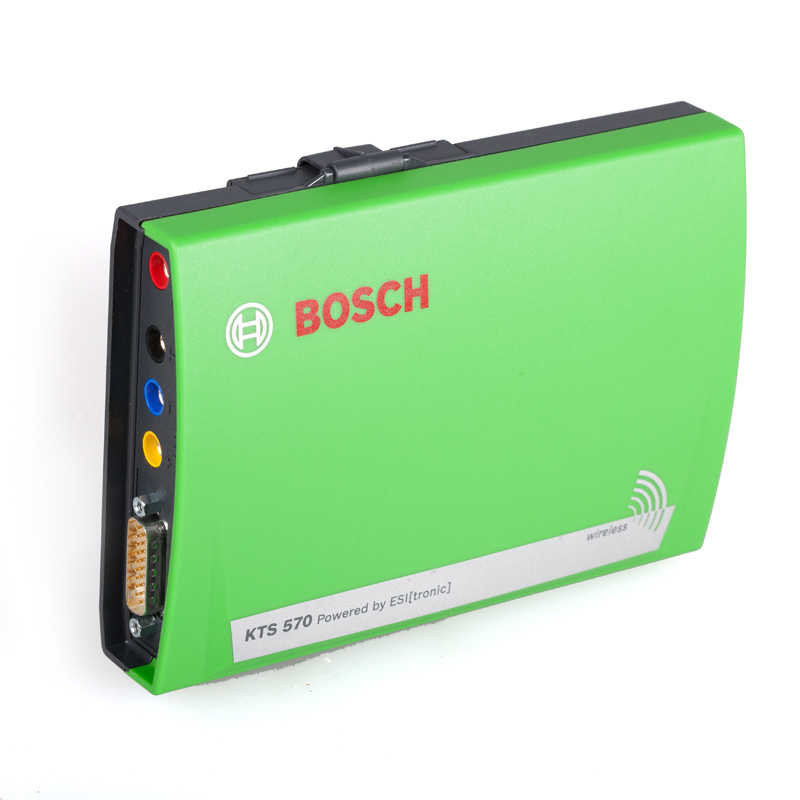

Bosch KTS 570

Цена на Bosch KTS 570: 130000 рублей

Bosch KTS 570 подробное описание:

Мультимарочный сканер KTS 570 представляет собой универсальный системный тестер, работающий с любыми электронными системами управления автомобиля (система управления двигателем, АКПП, АБС, подушкой безопасности и т.д.).
Широчайший перечень марок и моделей автомобилей, с которыми работает прибор, определяется программным продуктом ESI 2.0. обеспечивающим его работу.
Отличительной особенностью KTS 570 является наличие интегрированного усовершенствованного двухканального мультиметра и осциллографа. Модуль непосредственно подключается к диагностическому разъему автомобиля с помощью кабеля-адаптера. Блок управления распознается автоматически и производится считывание действительных значений, памяти ошибок и других специфических данных.
KTS 570 оснащается мультиметром для измерения напряжения, сопротивления и силы тока, а также оборудован встроенным сменным ISO-CAN-адаптером для автоматической перепиновки диагностической колодки и 4-полюсным OBD-адаптером. Осцилограф позволяет выводить на экран монитора аналоговый вид сигнала.Отличительной особенностью KTS 570 является то, что он может обмениваться данными с компьютером не только через USB-кабель, но и посредством радиоканала Bluetooth.
Для повышения удобства работы приборы KTS можно дооснастить специализированными кабель-адаптерами и прочими дополнительными принадлежностями.

Функции прибора:
• диагностика блоков управления
• просмотр фактических параметров
• чтение и стирание памяти ошибок бортовой системы диагностики;
• вывод текущих параметров системы управления в реальном времени в цифровом и графическом виде;
• управление исполнительными механизмами;
• отображение положения разъемов и распределения контактов в них;
• сброс и установка сервисных сообщений;
• интегрированный 2-хканальный мультиметр
• интегрированный 2-хканальный осцилограф
• контроль масла;
• деблокирование иммобилайзера;
• вариантное кодирование;
• базисные настройки;
• параметры адаптации;
• функциональные тесты;
• проверка ESP;
• инициализация угла поворота колес;
• отображение положения разъемов и распределения контактов в них, руководства по поиску неисправностей и другая справочная информация
• прочие функции (вентиляция соленоидов ABS, статический тест, чтение VIN и др.).

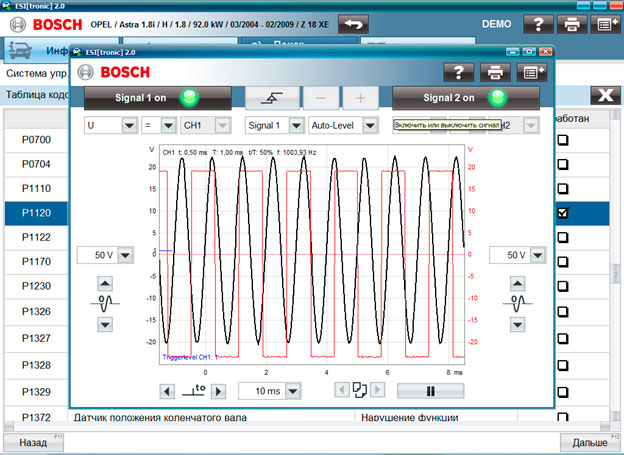

Интегрирован 2-канальный осциллоскоп для отображения одновременно двух компонентов. Оба канала потенциально связаны, 2 совершенно идентичных канала, адаптация с помощью диагностических разъемов. При диагностике блоков управления можно параллельно диагностировать на каждом этапе проверки сигнал таких диагностических линий как K- и L-контуры, CAN, J1850 с помощью диагностического осциллоскопа, при нарушении коммуникации диагностики блоков управления анализ и сигнал снимаются с диагностических разъемов.

осциллоскоп:
• Оба канала осциллоскопа могут быть параллельно задействованы для диагностики блоков управления
• можно наблюдать сигнал от компонентов и их фактические значения одновременно
• входное сопротивление > 900 кOм
• частотный диапазон 1MГц (типично 5MГц)
• постоянные и переменные сигналы, как у мультиметра
• развертка по оси Y, как у мультиметра 200 mV-200V с дискретностью в 1-2-5 шагов
• сигналы кривой могут быть сохранены
• осциллоскоп имеет большую развертку по оси X с высокой частотой выборки
• увеличенная ширина полосы пропускания и высокое входное сопротивление
• предустановленный уровень синхронизации
• улучшенная обработка сигнала

Краткие технические данные:

Поддерживаемые протоколы обмена данными
• ISO 9141-2 K/L lines;
• Blink-code;
• SAE-J1850 DLC (GM…);
• SAE-J1850 SPC (Ford);
• CAN ISO 11898 ISO 15765-4 (OBD);
• CAN Single Wire, High Speed-, Middle Speed-, Low Speed CAN.

Напряжение 200 мВ – 200 В
Сопротивление 100 Ом – 1 МОмТок 2 мА – 1000 А
Общие характеристики:
Рабочее напряжение 7 – 30 В постоянного напряжения
Мощность, потребляемая от аккумуляторной батареи транспортного средства или от источники питания примерно 6 Вт
Габариты (Д x Ш x В) 170 x 120 x 40 мм
Масса (без соединительных проводов) 325 г
Рабочая температура 0 – 40°C
Относительная влажность воздуха 90% (при 2 °C)

Сканер KTS 570
Источник питания(15В/1A)
Кабель для подключения к сети
Кабель с адаптером OBD 3 м
Адаптер UNI4
Измерительный провод синий
Измерительный провод желтый
Провод заземления черного цвета
Измерительный щуп красного цвета
Соединительная клемма черного цвета
Соединительный провод USB 3 м
Чемодан
Крепежный кронштейн
Инструкция по эксплуатации
DVD-ROM ESI[tronic] 2.0
Крепежные винты

Цену тестера с ПО ESI[tronic] 2.0 на 1, 3, 4 года или безлимитную версию Вы можете уточнить по контактному телефону или электронной почте.

инструкция bosch kts 570:

  • скачать
  • скачать
  • Другие статьи

    Обзор профессионального мультимарочного сканера Bosch KTS 570, для всесторонней диагностики электронных блоков коммерческого транспорта европейского,

    AlexOnSanta › Блог › Обзор профессионального мультимарочного сканера Bosch KTS 570, для всесторонней диагностики электронных блоков коммерческого транспорта европейского, американского и азиатского производства

    Диагностический сканер (системный тестер) BOSCH KTS 570 – это оборудование для проведения системной диагностики на большом количестве марок автомобилей. Многие современные автомобили — как легковые, так и грузовые, охвачены картой покрытия данного оборудования.

    Цена: 133 200 руб

    Автомобильный системный сканер Bosch kts 570 вместе с ноутбуком (или стационарным персональным компьютером ) является универсальным комплексом для диагностики электронных систем легковых авто, а также коммерческой техники профессионального уровня.

    Наилучшим образом оборудование для диагностики автомобилей BOSCH KTSдиагностирует дизельные системы фирмы BOSCH (в том числе современные грузовые автомобили российского производства (ГАЗ, КАМАЗ, ЗИЛ), в том числе те, которые оснащены двигателями белорусского производства ММЗ). Работая с указанными системами, можно легко обеспечить дилерский или уровень диагностики.

    Программно-аппаратный сканер серии KTS 570 является очень мощным диагностическим оборудованием. Объяснение этому можно найти очень просто: компания BOSCH является производителем множества электронных систем управления на рынке мира. В составе сканера находится мультиметр для измерения сопротивления, напряжения и силы тока. Сканер Bosch KTS 570 обладает мультиметром с 2-мя независимыми каналами, а также 2-х канальным осциллографом.

    Автосканер BOSCH KTS 570 выполняет следующие функции:
    считывает/расшифровывает коды неисправностей;
    стирает коды неисправностей;
    выводит текущие параметры системы в цифровой виде;
    выводит текущие параметры системы в графическом виде;
    управляет исполнительными компонентами;
    активирует специальные режимы работы контроллера;
    описывает расположение диагностических колодок; сбрасывает сервисные интервалы; контролирует масла; разблокирует иммобилайзер;
    вариантное кодирование; базисные настройки;
    мультиметр; инициализация угла поворота колес;
    проверка ESP;
    осциллограф (KTS 570),
    другие функции (чтение VIN, статический тест и т.д.)

    Оборудование для диагностики автомобилей BOSCH KTS 570подключается к персональному компьютеру через USB-порт или беспроводное соединение Bluetooth и обладает встроенным 2-х канальным мультиметром и осциллографом.

    Диагностический сканер на сегодняшний день предназначен для обслуживания 52 марок автомобилей, 1260 типов автомобилей, 158 автомобильных систем и около 18000 блоков управления.
    Данное оборудование отличается очень удобным и понятным управлением, что позволяет пользователям быстро осваивать все его функциональные возможности. Вне всякого сомнения, что данный сканер – это самая качественная и универсальная системная диагностика.

    Одной из главных отличительных особенностей диагностических сканеров Bosch KTS является встроенная база данных ESItronic, которая обеспечивает прямой доступ ко всей необходимой диагностической информации. Доступ предоставляется к общей информации по автомобильному оборудованию, подробной расшифровке кодов неисправностей, связанными с ними методиками проверки и руководствами по их поиску, электросхемами по системам управления и различными вариантами баз запчастей, регулировочных данных и инструментов для ремонта.
    Таблица сравнения функциональных возможностей автосканеров BOSCH KTS

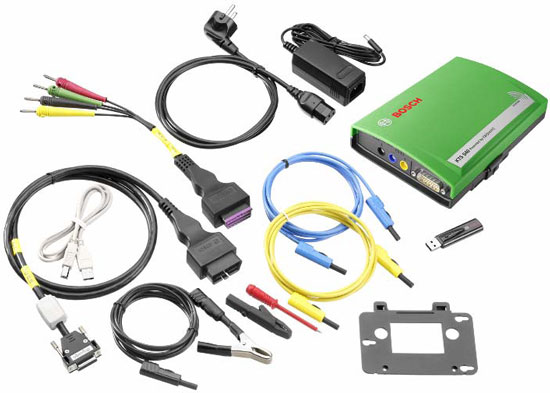

    В комплект автосканера Bosch KTS 570 входит:
    основной модуль BOSCH KTS;
    измерительные провода;
    кабель с адаптером OBD;
    измерительные щупы;
    адаптер UNI 4;
    зажим заземления;
    соединительный кабель USB;
    источник питания;
    сетевой кабель;
    крепежный кронштейн;
    USB-адаптер Bluetooth (для KTS 540 / KTS 570);
    инструкция по эксплуатации

    почти год назад

    Сканер-Холдинг это дилерские сканеры для профессионалов: Дилерские сканеры Tech 2 мотор тестер дилерские сканеры GT 1 диагностика двигателя Star Diagn

    Дополнительно можно приобрести:

    • Кабель с адаптером OpelVauxhall
    • Кабель с адаптером Opel Multec
    • Кабель с адаптером BMW
    • Кабель с адаптером Nissan/Ford
    • Nissan Carb 16-полюсный
    • Кабель с адаптером VW/Audi/Seat
    • Кабель с адаптером Renault
    • Кабель с адаптером Daewoo
    • Согласование уровней напряжения 12 В / 5 В
    • Кабель с адаптером Mercedes-Benz
    • Кабель с адаптером Mercedes-Benz (Sprinter, Atego)
    • Проверочный адаптер Mercedes-Benz 38-полюсный
    • Кабель с адаптером Scania 16-полюсный (R 124, R144)
    • Кабель с адаптером MAN 37-полюсный (EDC, MS 5)
    • Кабель с адаптером MAN 12-полюсный (EDC, MS 6.1, MS 6.4, CR, EDC7C)
    • Кабель с адаптером PSA
    • Кабель с адаптером PSA (зажим +/-)
    • Кабель с адаптером PSA (состоящий из 10 частей) для систем управления двигателя
    • Кабель с адаптером PSA 3-полюсный
    • Кабель с адаптером для подключения источника питания к гнезду прикуривателя
    • Кабель с адаптером Hyundai / Mitsubishi
    • Кабель с адаптером группы Fiat
    • Кабель с адаптером Rover
    • штепсель источника питания с пружинящим контактом и гнездо источника питания
    • Кабель с адаптером Ford
    • Кабель с адаптером FORD EEC4
    • Кабель с адаптером Ford (настройка блока управления насосом PSG 5 через CAN)
    • Активатор вентиля пневматической камеры
    • Кабель с адаптером CARB 5 м
    • Соединительный провод USB 5 м
    • USB-удлинитель Bluetooth 1 м для Bluetooth Stick персонального компьютера
    • USB-удлинитель Bluetooth 3 м для Bluetooth Stick персонального компьютера
    • Кабель-адаптер CARB-adapterbox
    • Кабель-адаптер CARB-adapterbox
    • Токовая цанга FSA на 30 А
    • Адаптер для токовой цанги от FSA 450
    • Измерительный шунт от 0 до 600 мА
    • Токовая цанга для переменного/постоянного тока 100/600 A
    • Кабель-адаптер OBD со штекером CARB

    Сканер-Холдинг дилерские и мультимарочные сканеры для профессионалов

    Заявку на приобретение оборудования Вы можете заказать по тел. +7 (495) 790-97-44

    Всегда в наличии большой перечень оборудования:

    Star Diagnosis Compact4 SDconnect, Star Diagnosis D3, Star Diagnosis Carhelp (com+usb), BMW GT1, BMW GT1 Carhelp, BMW OPS, BMW OPPS, BMW ICOM,BMW ISIS, BMW ISID+ISSS+ISIS, VAS 5051B, VAS 5052, VAS 5052A, VAS 5054A, Porsche Piwis Tester, Porsche Piwis Testеr II, Ford IDS VCM,T4 Land Rover Mobile Plus, Volvo Vida Dice, GM MDI, Tech 2, Toyota Tis Techstream, Honda GNA-600, Nissan Consult 3, MUT 3, Subaru Select Monitor III, Intelligent Tester II, Suzuki SDT, Renault CAN Clip, PSA XS Evolution, Lexia-3, StarScan, Scan-100, Hi-Scan Pro, G-Scan, Ferrari Maserati SD4. DURAMETRIC. TwinB BMW Gt1 PRO+MB Star C4. TWINB II MINI OPS + MB Star c4. TWINB IS GT1+MINI OPS. BMW Mini OPS. BMW inpa 5.0. Volvo ALL SCANNER. MB C4. MB CarSoft 7.4

    MAN CATs II, MAN T200, MAN Cardaq, Volvo Vcads(неоригинал),Volvo VCADs Interface 88890020, DAF VCI-560, Scania VCI 1, Scania VCI 2, Iveco EASY, Renault Diag NG3, Nexiq USB Link, TruckHelp, MB Star Diagnosis, Isuzu IDSS,Tech 2 Isuzu, АВТОАС-КАРГО, Mscan EDC-24 (КАМАЗ и др.), ДК-5, ДК 2.03 (МАЗ и др.), АКМ LITE, АСКАН-10.230, ZF Testman, Knorr-Bremse, Wabco для тягачей, Wabco для автобусов, Wabco для прицепов,Wabco тягачи+прицепы, Wabco DI-2, Hino, Nissan UD, Renault Diag NG10. DPA 5 Quad-CAN full kit. DPA 5 Dual-CAN base. DPA 5 Dual-CAN full kit. DPA 5 Quad-CAN base. NOREGON JPro Fleet. Noregon Jpro DLA+. Nexiq PRO-Link IQ

    Launch X-431 Master, Launch X-431, Launch X-431 GX3, Multiscan, Ultrascan,AXONE 4, TEXA TXТ, AXONE-Smart, OBD Log, G-Scan, Carman scan VG+, Carman scan Lite, Carman scan WI, Carman Scan VCI, Bars 4 Professional, Сканматик, Сканматик 2 USB,Автоас-скан, Аскан. Автоас-F16, ScanDoc, SMS-diagnostics 2, VAG-Com-Hex-Can-Usb, Uniscan, ДСТ-12, Bosch KTS- 530/540/570, BMW Pasoft 1.40 Carhelp, Scantronic-2, Чип-Тюнинг, Autoboss-V30, Carman Scan AT, Bosch KTS-200, Bosch KTS-340. Genisys. Nemisys. ETHOS Ru. SOLUS. Carman Scan-I. MaxiDas DS708 , Magneti Marelli Smart. Magneti Marelli Vision. Magneti Marelli Logic. JBT-CS538D. JBT-CS538C. Toyota ALL SCANNER. ДСТ-14. iScan II

    AXONE 4, Texa Axone-3, AXONE-Smart, Texa Navigator TXT, Texa Axone 2000, Texa Tribox Mobile, OBD Log, Auto-Com, Jaltest, Nexiq USB Link, G-Scan, Bosch KTS Truck. XTOOL PS2 Truck. Cummins INLINE 5. Launch X-431 Heavy Duty. JBT-CS638B. Abritus. FCAR-F3-D

    Обращаем ваше внимание на то, что данный Интернет сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации

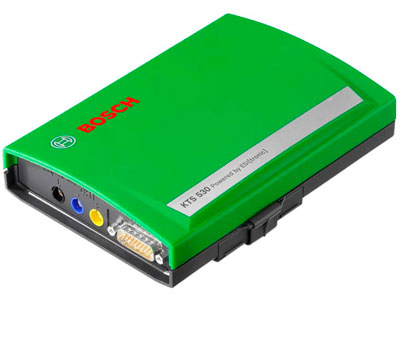

    Системный тестер (автосканер) BOSCH KTS 530

    Системный тестер (автосканер) BOSCH KTS 530 / 540 / 570 ДИАГНОСТИЧЕСКИЙ СКАНЕР (ТЕСТЕР) BOSCH KTS 530 / KTS 540 / KTS 570

    BOSCH KTS 530 = 85 00 руб. *
    BOSCH KTS 540 = 95 000 руб. *
    BOSCH KTS 570 = 120 000 руб. *

    * - цена по акции, при условии покупки программного обеспечения ESI[tronic]

    Сервисный сбор (не является обязательным) = 10 000 руб. Включает в себя:
    1. Бесплатная первичная установка программы;
    2. Срочная техническая поддержка по телефону;
    3. Удалённая техническая поддержка через интернет;
    4. Презентации оборудования;
    5. Организация и проведение мастер-классов на месте (по согласованию, оплачивается отдельно).

    АКЦИЯ: при покупке данного прибора Вы получаете скидку 50% на один из трех электронных курсов E-learning:

    1987PU6001 ДИАГ. ОБОР. BOSCH (KTS, FSA ТЕСТЕРЫ)

    1987PU6002 СИСТЕМ. БЕНЗ. ВПРЫРСКА Bosch Motronic

    1987PU6003 СИСТ. ДИЗ. ВПРЫСКА Bosch Common Rail

    Розничная цена одного электронного курса - 16 000 рублей. Соответственно, по акции стоимость составит 8 000 рублей за один курс!



    Лицензия на программное обеспечение ESI[tronic] 2.0 не входит в базовый комплект поставки и приобретается дополнительно. Лицензия предлагается в одном из четырех вариантов: на один год, на три года, на четыре года и безлимитная версия.

    Автомобильный системный сканер (тестер) BOSCH KTS 530 / KTS 540 / KTS 540 совместно с ноутбуком или стационарным ПК) представляет универсальный комплекс для диагностики электронных систем легковых автомобилей и коммерческой техники.

    При приобретении сканера дополнительно оформляется подписка на программное обеспечение. Обладатель подписки получает номер клиента и пароль для лицензирования программного обеспечения.

    НОМЕР КЛИЕНТА И ПАРОЛЬ являются гарантией того, что Вы приобретаете сертифицированное программное обеспечение и оборудование, а не взломанное ПО с ограниченными возможностями, отсутствием обновлений и ОТСУТСТВИЕМ ТЕХПОДДЕРЖКИ! Не забывайте, что Вы приобретаете оборудование для бизнеса со всеми вытекающими отсюда последствиями.

    Сканеры BOSCH KTS 540 / 570 обладают похожим набором функций, что и KTS 530. Одним из отличий является организация связи с ПК - для KTS 530 соединение с компьютером через USB, а для BOSCH KTS 540 / 570 кроме USB может использоваться и Bluetooth.

    Программно-аппаратные сканеры серий KTS 530 / 540 / 570 являются действительно мощным диагностическим инструментом. Объясняется это просто: BOSCH - производитель большинства электронных систем управления на мировом рынке. В состав сканеров входит мультиметр для измерения напряжения, сопротивления и силы тока. Сканер KTS 570 имеет мультиметр с 2-мя независимыми каналами, а также 2-х канальный осциллограф.

    Для сканеров BOSCH KTS необходима подписка на программное обеспечение ESI[tronic] для связи с блоками управления. Вы можете выбрать ниболее подходящий Вам вариант подписки: либо на один год, либо на три года. Каждый квартал Вы будете получать бесплатные обновления программного обеспечения.

    Применяемость и инструкции по экплуатации для BOSCH KTS: см. раздел поддержка

    Поддерживаемые протоколы:
    - Blink-code
    - SAE-J1850 DLC
    - SAE-J1850 SPC
    - ISO 9141-2 (K/L lines)
    - CAN ISO 11898
    - ISO 15765-4 (OBD)
    - CAN Single Wire, High Speed-, Middle Speed-, Low Speed CAN

    Диагностируемые системы:
    - бензиновые двигатели
    - дизельные двигатели
    - АКПП
    - подвеска
    - тормозные системы (ABS, ASR. )
    - круиз-контроль
    - климат-контроль
    - подушки безопасности
    - преднатяжители ремней
    - комбинация приборов
    - кузовная электроника
    - и т.д.

    Функции:
    - считывание/расшифровка кодов неисправностей
    - стирание кодов неисправностей
    - вывод текущих параметров системы в цифровой виде
    - вывод текущих параметров системы в графическом виде
    - управление исполнительными компонентами
    - активация специальных режимов работы контроллера
    - описание расположения диагностических колодок
    - сброс сервисных интервалов
    - контроль масла
    - разблокирование иммобилайзера
    - базисные настройки
    - вариантное кодирование
    - проверка ESP
    - инициализация угла поворота колес
    - мультиметр
    - осциллограф (KTS 570)
    - прочие функции (статический тест, чтение VIN и т.д.)

    Комплектация:
    - основной модуль BOSCH KTS
    - источник питания и сетевой кабель
    - кабель с адаптером OBD
    - измерительные провода
    - измерительные щупы
    - зажим заземления
    - адаптер UNI 4
    - соединительный провод USB
    - USB-адаптер Bluetooth (для KTS 540 / KTS 570)
    - крепежный кронштейн
    - инструкция по эксплуатации

    Дополнительное оборудование для KTS530 / KTS540 / KTS570:
    - кабель с адаптером BMW
    - кабель с адаптером Opel Vauxhall
    - кабель с адаптером Opel Multec
    - кабель с адаптером Mercedes Benz
    - кабель с адаптером Mercedes Benz (Sprinter, Atego. )
    - кабель с адаптером Audi / VW / Seat
    - кабель с адаптером Nissan / Ford
    - кабель с адаптером Hyundai/Mitsubishi
    - кабель с адаптером Daewоо
    - кабель с адаптером Renault
    - кабель с адаптером Scania
    - кабель с адаптером Rover
    - кабель с адаптером MAN 37-pin
    - кабель с адаптером MAN 12-pin
    - набор системных кабелей (BMW, Fiat, Ford, MB, Opel, Opel Multec, VW)
    -.

    Гарантия на диагностическое и гаражное оборудование для автосервиса - 24 месяца.

    Автосканеры Bosch kts 530

    Автомобильный сканер BOSCH KTS 530 / KTS 540 / KTS 570


    Сканеры KTS 5- серии имеются в наличии!

    Акция действует до конца года!

    **Доставка бесплатно !** Подготовка к работе бесплатно !**

    Модули BOSCH KTS 5-й серии образуют универсальный системный тестер (сканер), работающий с любыми электронными системами управления автомобиля (система управлния двигателем, АКПП, АБС, подушкой безопасности и т.д.). Широчайший перечень марок и моделей автомобилей, с которыми работает прибор, определяется программным продуктом ESI[tronic], обеспечивающим его работу.

    Модуль Bosch KTS непосредственно подключается к диагностическому разъему автомобиля с помощью кабеля-адаптера. Блок управления распознается автоматически и производится считывание действительных значений, памяти ошибок и других специфических данных.

    KTS 530 В наличии!

    Цена: 90 000 рублей

    Оснащается мультиметром для измерения напряжения, сопротивления и силы тока, а также оборудован встроенным сменным ISO-CAN-адаптером для автоматической перепиновки диагностической колодки и 4-полюсным OBD-адаптером.

    KTS 540 В наличии! Цена: 95 000 рублей

    Аналогичен прибору Bosch KTS 530, но может обмениваться данными с компьютером не только через USB-кабель, но и посредством радиоканала Bluetooth.

    KTS 570 В наличии!

    Обладающий всеми преимуществами модуля Bosch KTS 540, оборудован усовершенствованными двухканальными мультиметром и осциллографом.

    Функции приборов BOSCH KTS 530 / 540 / 570:

    - чтение и стирание памяти ошибок бортовой системы диагностики;

    - вывод текущих параметров системы управления в реальном времени в цифровом и графическом виде;

    - управление исполнительными механизмами;

    - отображение положения разъемов и распределения контактов в них;

    - сброс и установка сервисных сообщений;

    - инициализация угла поворота колес;

    - прочие функции (вентиляция соленоидов ABS, статический тест, чтение VIN и др.).

    Комплектация приборов Bosch KTS 530 / 540 / 570: Сканеры Bosch KTS 530, 540, 570 - подробное описание функций.

    В 2006 году компания Bosch выпустила новый модельный ряд тестеров KTS 5-ой серии, kts 530, kts 540 и kts 570, с их помощью диагностика автомобильных блоков управления стала еще более удобной, практичной, быстрой и надежной.

    Новый ISO/CAN-адаптер сканеров KTS.

    Одним из самых важных новых решений данных сканеров стал встроенный «не устаревающий» переменный ISO/CAN-адаптер, дооборудованный двухканальным мультиплексором. Через кабели CAN, K/L и SAE он связывается различными интерфейсами транспортного средства. Программное обеспечение для приборов KTS, Esi Tronic управляет переключающейся матрицей и назначает функцией для каждого контакта диагностического разъема по отдельности. Программа Esi Tronic содержит информацию о функциях контактов для каждой модели автомобилей, а также алгоритмы связи блока управления.

    ISO/CAN-адаптер находится с нижней стороны прибора и при необходимости может быть легко заменен на новый. На данный момент адаптер может поддерживать все известные интерфейсы автомобильных блоков управления. Возможность замены адаптера предусмотрена на случаи внесения существенных изменений в блоки управления автомобилей, например, модификации системы шин или добавлении диагностических протоколов. Таким образом тестеры можно будет модернизировать и использовать в течении достаточно долгого времени.

    Функции отдельных моделей сканеров KTS 530 / 540 / 570

    Тестер Bosch KTS 530 пришел на смену модели KTS 520. Для работы тестера необходим компьютер или ноутбук, на который устанавливается диагностическая программа, связь компьютера со сканером осуществляется через кабель с USB разъемом. KTS 530 оснащен одноканальным мультиметром и может использоваться в составе диагностического комплекса FSA, так как его измерительные цепи разработаны с учетом особенностей токоизмерительных цепей мотортестера.

    Тестер Bosch KTS 540 абсолютно идентичен 530 модели, но дополнительно, помимо соединения с компьютером через кабель USB, оснащен беспроводным модулем Bluetooth Class I, отличающимся высокой дальность действия (в условиях автомастерской до 30 метров) и высокой помехоустойчивостью. Теперь сканер можно установить в автомобиле, а компьютер в любом удобном месте диагностического участка.

    Тестер Bosch KTS 570 аналогичен 540 модели, но по своим функциональным возможностям схож со сканерами BOSCH 6-ой серии, так как оснащен двухканальным мультиметром и осциллографом, что позволяет одновременно анализировать два измеряемых значения при качественной интерпретации сигнала и высокой частоте дискретизации и обновления экрана.

    Питание приборов

    Осуществляется: от сети 220 B через блок питания (входит в комплект поставки), от диагностического разъема автомобиля или от аккумулятора диагностируемого автомобиля через провода входящие в комплект поставки.

    Перепрограммирование блоков управления

    Cогласно стандарта J2534 тестерами: KTS 530 / 540 / 570. Стандарт SAE-J2534 (Society of Automotive Engineers) формирует единую базу для перепрограммирования блоков управления автомобилей.

    Все эти модели сканеров могут быть использованы для перепрограммирования блоков управления автомобилей с нормативом Евро-5, так как имеют интерфейс "Passthru". Любой из приборов позволяет выйти в интернет, зайти на сайт автопроизводителя и получить информацию и произвести загрузку программного обеспечения с сервера автопроизводителя в блок управления автомобиля, согласно стандартов Евро-5, при условии предоставления автопроизводителем этой информации.

    Автосканер Bosch KTS 570

    Автосканер Bosch KTS 570 Профессиональный мультимарочный диагностический сканер Bosch KTS 570

    Bosch KTS 570 является профессиональным мультимарочным диагностическим сканером, используемым специалистами для проведения различных диагностических операций автомобилей. Автомобильные системные сканеры (альтернативное название - тестеры) серии BOSCH KTS при подключении к ноутбуку (ПК) создают универсальный комплекс для проведения диагностики электроники как легковых автомобилей, так и различной коммерческой техники.

    Характерные отличия Bosch KTS 570

    Программно-аппаратный сканер Bosch KTS 570 - мощнейший диагностический инструмент с широким спектром возможностей. Производитель данного оборудования, всемирно известная компания BOSCH, является одним из самых крупных поставщиков электронных систем управления. Разработчики оснастили сканеры KTS всем необходимым для проведения диагностики техники и автомобилей. Модель Bosch KTS 570 характеризуется двухканальным осциллографом. Модель Bosch KTS 570 обладает мультиметром с двумя независимыми каналами и двухканальным осциллографом, это основное отличие от моделей 530 и 540. И так же как BoschKTS540 подключается к ПК как через USB, так и через BlueTooth.

    Функциональность диагностического автосканера Bosch KTS 570

    Сканер Bosch KTS 570 выполняет полный спектр диагностических операций. С его помощью специалисты:
    • считывают/расшифровывают кода неисправностей;
    • стирают кода неисправностей;
    • выводят текущие параметры системы в цифровом виде;
    • выводят текущие параметры системы в графическом виде;
    • управляют исполнительными компонентами;
    • активируют специальные режимы работы контроллера;
    • описывают расположение диагностических колодок;
    • сбрасывают сервисные интервалы;
    • контролируют масло;
    • разблокируют иммобилайзер;
    • выполняют базисные настройки;
    • выполняют вариантное кодирование;
    • проверяют ESP;
    • инициализируют угол поворота колес;
    • осуществляют функцию мультиметраи осциллографа;
    • осуществляют прочие операции (чтение VIN, статистический счет и так далее).

    Сканер Bosch KTS 570 поддерживает следующие протоколы:


    • Low Speed-, Middle Speed-, High SpeedCAN, CAN Single Wire;
    • ISO 15765-4 (OBD);
    • CAN ISO 11898;
    • ISO 9141-2 (K/L lines);
    • SAE-J1850 SPC;
    • SAE-J1850 DLC;

    Bosch KTS 570 выполняет следующие диагностические операции:

    • бензиновых двигателей;
    • дизельных двигателей;
    • круиз-контроля и климат-контроля;
    • АКПП;
    • подвески;
    • тормозных систем (ASR, ABS);
    • подушек безопасности;
    • перенатяжителей ремней;
    • комбинаций приборов;

    • кузовной электроники и многого другого.

    Комплектация автосканера Bosch KTS 570

    Базовый комплект сканера Бош КТС 570 включает целый перечень устройств, который состоит из:
    • Источника питания(15В/1A) 1
    • Кабеля подключения к сети 1
    • Кабель с адаптером OBD 1,5 м 1
    • Адаптера UNI4 1
    • Измерительного провода двойного (красный, черный) 3м 1
    • Измерительного провода двойного (синий, желтый) 3 м 1
    • Провода заземления черного цвета 1
    • Измерительный щуп красного цвета 2
    • Соединительной клеммы черного цвета 1
    • Соединительного провода USB 3м 1
    • USB-адаптера Bluetooth 1
    • Чемодана 1
    • Крепежного кронштейна 1
    • Инструкции по эксплуатации 1
    • DVD-ROM ESI [tronic] 1
    • Крепежных винтов 5

    Принадлежности Рекомендуемые товары

    Bosch KTS 570 - универсальный автомобильный сканер

    Bosch KTS 570

    Bosch KTS 570 - универсальный программно-аппаратный комплекс для диагностики электронных блоков и систем автомобилей европейского, азиатского и американского производства. Компания Bosch является лидером рынка различных электронных компонентов для автомобильной промышленности и является поставщиком на сборочные линии крупнейших автоконцернов, поэтому диагностическое оборудование этого производителя способно работать с подавляющим большинством существующих марок и моделей траснпортных средств.

    Bosch KTS 570 - универсальный автомобильный сканер

    Bosch KTS 570 - универсальный программно-аппаратный комплекс для диагностики электронных блоков и систем автомобилей европейского, азиатского и американского производства. Компания Bosch является лидером рынка различных электронных компонентов для автомобильной промышленности и является поставщиком на сборочные линии крупнейших автоконцернов, поэтому диагностическое оборудование этого производителя способно работать с подавляющим большинством существующих марок и моделей транспортных средств.

    Bosch KTS 570 представляет собой небольшой адаптер, в котором сосредоточены новейшие технологии в области автомобильной диагностики. Прибор позволяет проводить огромное количество всевозможных процедур по тестированию и техническому обслуживанию систем транспортных средств. Bosch KTS 570 представляет собой программно-аппаратный комплекс, состоящий из адаптера для подключения к диагностическому разъему автомобиля и специализированного программного обеспечения ESI[tronic] для установки на персональный компьютер, ноутбук или один из защищенных планшетов от компании Bosch: DCU 100, DCU 130. Связь с ПК и другими устройствами осуществляется посредством беспроводного протокола передачи данных Bluetooth.

    Отличия от модели Bosch KTS 530:
    • Наличие встроенного модуля беспроводной передачи данных Bluetooth;
    • Двухканальный мультиметр;
    • Двухканальный широкополосный осциллограф.
    Специализированные защищенные планшеты для диагностики в паре с адаптером Bosch KTS 570:

    Bosch DCU 100 - диагностический планшет для работы в паре с адаптерами серии KTS. Сенсорный экран диагональю 10.1 дюйма, мощная аппаратная часть и степень защиты IP40 делают это устройство оптимальным выбором для небольшого сервиса, специализирующегося по нескольким маркам автомобилей. Встроенный аккумулятор позволяет длительное время работать автономно, а беспроводные интерфейсы Bluetooth и WiFi избавляют от необходимости волочить за собой огромное количество кабелей.

    Процессор: Intel Atom Dual-Core N2600 1.6 GHz;
    Оперативная память: 2GB DDR3;
    Жесткий диск: 320GB;
    Дисплей: сенсорный экран диагональю 10.1";
    Разрешение экрана: 1024х600;
    Порты и разъемы: USB x2, LAN, VGA, WiFi, Bluetooth;
    Карты памяти: слот для карт формата SD;
    Аккумулятор: 5200mAh;
    Рабочая температура: 5 - 40 °C;
    Операционная система: Windows 7 Emb;
    Степень защиты: IP40;
    Размеры прибора: 361 х 222 х 49 мм;
    Вес: 2 кг;

    Bosch DCU 130 - диагностический планшет для работы в паре с адаптерами серии KTS. Устройство оснащается сенсорным экраном диагональю 13.3 дюйма, мощным двухъядерным процессором, 2GB оперативной памяти и жестким диском на 250GB. Два аккумулятора с функцией горячей замены позволяют непрерывно осуществлять диагностику без необходимости подзарядки прибора. Степень защиты IP54 гарантирует полную защищенность внутренних компонентов в условиях автосервиса. Беспроводные интерфейсы облегчают проведение любых процедур с автомобилем. DCU 130 - мощный инструмент для диагностики и технического обслуживания автомобилей.

    Процессор: Intel Merom Dual Core 1.06GHz;
    Оперативная память: 2GB DDR3;
    Жесткий диск: 250GB;
    Дисплей: сенсорный экран диагональю 13.3";
    Разрешение экрана: 1280х800;
    Интерфейсы: 3xUSB, LAN, WiFi, Bluetooth;
    Камера: встроенная 2 мегапикселя;
    Аккумулятор: два аккумулятора с функцией горячей замены;
    Рабочая температура: 5 - 45 °C;
    Операционная система: Windows 7;
    Степень защиты: IP54;
    Размеры прибора: 414 х 330 х 288мм;

    Особенности автосканера Bosch KTS 570 и программного обеспечения ESI[tronic]:
    • Русскоязычное программное обеспечение;
    • Поддержка более 70 марок автомобилей американского, азиатского и европейского производства;
    • Возможность работы по протоколу SAE J2534 Pass-Thru;
    • Встроенный двухканальный мультиметр;
    • Встроенный двухканальный широкополосный осциллограф;
    • Подробная база данных по кодам ошибок, устранению неисправностей, электрическим схемам, ремонту различных систем;
    • Встроенный модуль беспроводной передачи данных Bluetooth;
    Bosch KTS 570 поддерживает работу с системами:
    • Двигатели бензиновые и дизельные, автоматическая коробка передач, система подвески, тормозная и сопутствующие системы (ABS, ESP и т.д.), панель приборов и аудио система, подушки безопасности, иммобилайзер, климатическая система и другие системы в зависимости от модели и комплектации автомобиля.
    Функциональные возможности диагностического адаптера Bosch KTS 570:
    • Чтение кодов ошибок систем автомобиля с возможностью расшифровки и удаления;
    • Отображение данных с датчиков и систем в реальном времени;
    • Активация реле и исполнительных механизмов;
    • Работа с блоком иммобилайзера автомобиля;
    • Проведение кодирования и адаптации блоков;
    • Проведение измерений при помощи двухканального мультиметра и осциллографа;
    • Идентификация автомобиля и электронных блоков;

    Комплектация Bosch KTS 570

    • Диагностический прибор Bosch KTS 570;
    • Адаптер Bluetooth для ПК;
    • Адаптер питания;
    • Адаптер UNI IV;
    • Кабель OBDII;
    • Кабель USB;
    • Кабель COM;
    • Измерительные провода, щупы, зажим;
    • Инструкция по эксплуатации;
    • Программное обеспечение ESI[tronic].

    Характеристики Bosch KTS 570

    Интерфейсы: USB, Bluetooth;
    Рабочая температура: 0 - 45 °C;
    Мультиметр: Встроенный двухканальный;
    Осциллограф: встроенный двухканальный;
    Размеры: 170 х 120 х 36 мм;
    Вес: 0,5 кг;

    Применяемость к автомобилям Bosch KTS 570

    Легковые автомобили и коммерческий транспорт:
